کاهش مصرف آب برج خنک کننده با قطره گیر استاندارد

در چشم‌انداز صنعتی امروز که در آن پایداری و مدیریت هزینه‌ها دو روی یک سکه هستند، بهینه‌سازی فرآیندها به یک ضرورت استراتژیک تبدیل شده است. برج خنک کننده به عنوان یکی از حیاتی‌ترین تجهیزات در نیروگاه‌ها، پالایشگاه‌ها، مراکز پتروشیمی، و حتی ساختمان‌های تجاری بزرگ، نقشی محوری در دفع حرارت و تداوم تولید ایفا می‌کند. با این حال، این تجهیزات به طور ذاتی مصرف‌کنندگان بزرگ آب هستند. با توجه به افزایش روزافزون بهای آب و سخت‌گیرانه‌تر شدن قوانین زیست‌محیطی، مدیریت مصرف آب در این سیستم‌ها از اهمیت ویژه‌ای برخوردار است. بخش قابل توجهی از اتلاف آب در این سیستم‌ها، نه به دلیل تبخیر مفید، بلکه ناشی از پدیده‌ای مخرب و قابل کنترل به نام “دریفت” (Drift) یا پرتاب قطرات است. اینجاست که یک قطعه به ظاهر ساده اما با مهندسی پیچیده به نام قطره گیر (Drift Eliminator)، نقشی کلیدی ایفا می‌کند. انتخاب، نصب و نگهداری یک قطره گیر استاندارد می‌تواند به طور مستقیم منجر به کاهش مصرف آب برج خنک کننده و صرفه‌جویی‌های مالی و عملیاتی چشمگیری شود.

تحلیل فنی عمیق هدررفت آب در برج خنک کننده

برای درک اهمیت واقعی قطره‌گیر، باید انواع مختلف اتلاف آب در برج خنک کننده را با دقت علمی تفکیک کنیم. آب به سه شکل اصلی از سیستم خارج می‌شود:

1. تبخیر (Evaporation): این فرآیند اصلی و هدفمند برج خنک کننده است. اساس کار بر پایه پدیده فیزیکی “گرمای نهان تبخیر” (Latent Heat of Vaporization) است. هر کیلوگرم آب برای تبدیل شدن از حالت مایع به بخار، مقدار بسیار زیادی انرژی گرمایی (حدود 2400 kJ) از محیط اطراف خود جذب می‌کند. در برج خنک کننده، این انرژی از آب در گردش گرفته شده و در نتیجه، آب باقی‌مانده خنک می‌شود. این یک اتلاف آب “مفید” و کاملاً ضروری برای عملکرد سیستم است.
2. تخلیه یا زیرآب (Blowdown): با تبخیر مداوم آب خالص، غلظت مواد معدنی، نمک‌ها و جامدات محلول (TDS) در آب باقی‌مانده به تدریج افزایش می‌یابد. این افزایش غلظت با شاخصی به نام “سیکل تغلیظ” (Cycles of Concentration – COC) سنجیده می‌شود. بالا رفتن بیش از حد COC، ریسک رسوب‌گذاری شدید بر روی سطوح انتقال حرارت، به خصوص پکینگ مدیا (Packing Media)، را به همراه دارد که منجر به کاهش شدید راندمان و آسیب به تجهیزات می‌شود. برای کنترل این شاخص، به صورت کنترل‌شده مقداری از آب غلیظ شده از سیستم تخلیه و با آب تازه (Makeup) جایگزین می‌شود. مدیریت صحیح بلودان برای حفظ سلامت بلندمدت برج حیاتی است.
3. پرتاب قطرات یا دریفت (Drift): این نوع اتلاف آب، کاملاً ناخواسته، مضر و یک نقص عملکردی است. دریفت به قطرات مایع آئروسل شده آب گفته می‌شود که توسط جریان هوای قوی فن برج خنک کننده از بالای برج به بیرون پرتاب می‌شوند. برخلاف بخار آب که خالص است (H2​O)، این قطرات همان ترکیب شیمیایی آب در گردش را دارند و حاوی تمام مواد شیمیایی تصفیه، نمک‌ها و آلاینده‌های بیولوژیکی هستند. عواقب جدی دریفت:
   • هزینه‌های مستقیم: اتلاف آب تصفیه شده و مواد شیمیایی گران‌قیمت (ضد رسوب، ضد خوردگی، بایوسایدها) به طور مستقیم هزینه‌های عملیاتی را افزایش می‌دهد.
   • آسیب به تجهیزات و سازه‌ها: فرود این قطرات شیمیایی بر روی تجهیزات مجاور (مانند پست‌های برق، خطوط لوله، سازه‌های فلزی) و ساختمان‌ها، باعث خوردگی شدید، آسیب به رنگ و پوشش‌ها و کاهش عمر مفید دارایی‌های فیزیکی می‌شود.
   • مخاطرات بهداشتی و ایمنی (HSE): محیط گرم و مرطوب برج خنک کننده، محل ایده‌آلی برای رشد باکتری‌های خطرناکی مانند لژیونلا (Legionella) است. پرتاب این باکتری‌ها به محیط از طریق دریفت، می‌تواند منجر به شیوع بیماری‌های تنفسی شدید در میان کارکنان و افراد حاضر در محوطه شود. کنترل دریفت یک الزام اساسی در برنامه‌های مدیریت ایمنی و بهداشت صنعتی است.

قطره گیر استاندارد: مکانیزم عملکرد و شاخص‌های کلیدی

وظیفه قطره‌گیر جداسازی قطرات آب از جریان هوای خروجی بر اساس اصل فیزیکی برخورد اینرسی (Inertial Impaction) است. قطره‌گیرها با ایجاد یک مسیر پر پیچ و خم، هوا را مجبور به تغییر جهت‌های ناگهانی می‌کنند. قطرات آب که چگالی و جرم بسیار بیشتری از هوا دارند، به دلیل اینرسی نمی‌توانند این تغییر مسیر را دنبال کنند و با سطوح قطره‌گیر برخورد کرده، به هم می‌پیوندند و به حوضچه برج بازمی‌گردند.

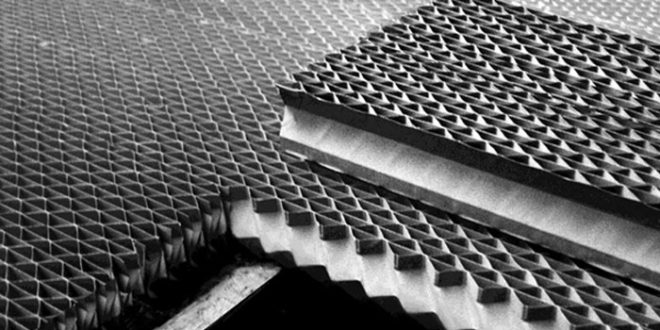

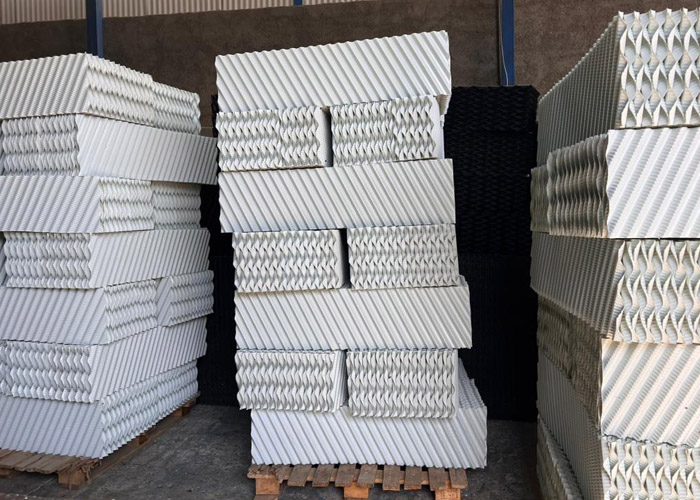

طراحی‌های مدرن که به آن‌ها سلولی (Cellular) گفته می‌شود، معمولاً از پروفیل‌های PVC با طراحی سه‌مسیره (3-Pass) بهره می‌برند. هر “مسیر” یا “Pass” یک خم است که هوا را مجبور به تغییر جهت می‌کند. این سه تغییر مسیر متوالی، شانس برخورد قطرات را به حداکثر می‌رساند.

یک قطره گیر استاندارد با دو شاخص فنی اصلی ارزیابی می‌شود:

1. راندمان حذف قطره (Efficiency): این شاخص که معمولاً به صورت درصدی از کل آب در گردش بیان می‌شود، مهم‌ترین پارامتر است. قطره‌گیرهای قدیمی (مانند طرح‌های چوبی تخته‌ای) ممکن بود نرخ دریفت را در محدوده 0.1% تا 0.02% نگه دارند. اما یک قطره‌گیر مدرن و استاندارد که طبق استانداردهایی مانند CTI STD-136 تست شده باشد، این نرخ را به مقادیر بسیار پایینی مانند 0.001% الی 0.0005% کاهش می‌دهد.
2. افت فشار (Pressure Drop): این شاخص میزان مقاومت قطره‌گیر در برابر جریان هوا را نشان می‌دهد و معمولاً با واحد پاسکال (Pa) یا میلی‌متر ستون آب (mmH2O) اندازه‌گیری می‌شود. افت فشار بالا به معنای تحمیل بار اضافی بر روی موتور فن برج خنک کننده و افزایش مصرف برق است. یک قطره‌گیر ایده‌آل، حداکثر راندمان حذف را با حداقل افت فشار ممکن ارائه می‌دهد.

رابطه مستقیم افت فشار قطره گیر و عملکرد فن برج خنک کننده

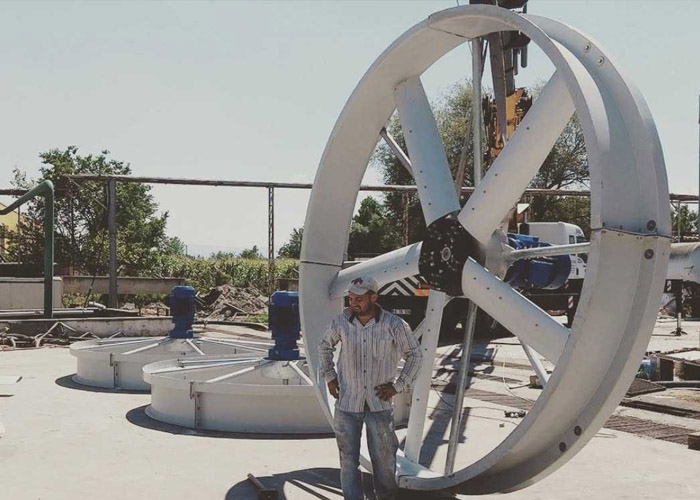

این بخش به طور خاص به ارتباط قطعه‌گیر و فن برج خنک کننده می‌پردازد. فن برج خنک کننده به عنوان قلب سیستم، وظیفه ایجاد جریان هوای لازم برای تبخیر را بر عهده دارد. توان مصرفی فن (P) رابطه مستقیمی با حجم هوا (Q) و افت فشار کل سیستم (ΔP) دارد (P∝Q⋅ΔP). قطره‌گیر یکی از مؤلفه‌های اصلی ایجادکننده افت فشار در سیستم است.

یک قطره‌گیر با طراحی غیراصولی، مانند یک مانع بزرگ در مسیر هوا عمل می‌کند. این مقاومت اضافی، فن برج خنک کننده را وادار می‌کند تا برای حفظ حجم هوای مورد نیاز، سخت‌تر کار کند. این امر مستقیماً به افزایش آمپر مصرفی موتور فن، افزایش هزینه‌های برق، و بالا رفتن استهلاک قطعات مکانیکی مانند موتور، گیربکس و یاتاقان‌ها منجر می‌شود. بنابراین، سرمایه‌گذاری روی یک قطره‌گیر با افت فشار پایین، علاوه بر کاهش مصرف آب، یک سرمایه‌گذاری مستقیم برای کاهش مصرف انرژی و هزینه‌های نگهداری فن برج خنک کننده است.

نگهداری، بازرسی و نشانه‌های فرسودگی قطره گیر

حتی بهترین قطره‌گیرها نیز برای حفظ کارایی خود نیازمند نصب صحیح و بازرسی‌های دوره‌ای هستند. غفلت از این بخش می‌تواند تمام مزایای یک قطره‌گیر استاندارد را از بین ببرد.

• اهمیت نصب صحیح: حیاتی‌ترین نکته در نصب، آب‌بندی کامل است. هیچ‌گونه شکاف یا درزی نباید بین بلوک‌های قطره‌گیر و همچنین بین دیواره برج و بلوک‌ها وجود داشته باشد. این شکاف‌ها یک مسیر فرعی (Bypass) برای هوا ایجاد کرده و به بخش قابل توجهی از قطرات آب اجازه می‌دهند بدون برخورد با سطوح جداکننده، از برج خارج شوند. استفاده از نوارهای درزگیر یا فوم‌های مناسب برای پر کردن این فضاها ضروری است.
• بازرسی‌های دوره‌ای و انواع گرفتگی: به صورت منظم (مثلاً هر سه ماه یکبار) وضعیت قطره‌گیرها را بررسی کنید. گرفتگی مسیرهای عبور هوا یکی از شایع‌ترین مشکلات است و می‌تواند به سه شکل رخ دهد:
  • گرفتگی با رسوب (Scaling): لایه‌های سخت و سفیدرنگ کربنات کلسیم که به دلیل مدیریت نامناسب شیمیایی آب ایجاد می‌شود.
  • گرفتگی بیولوژیکی (Bio-fouling): لایه‌های لزج جلبک و بایوفیلم که مسیر هوا را مسدود کرده و افت فشار را به شدت بالا می‌برند.
  • گرفتگی با آشغال: ورود برگ، کیسه‌های پلاستیکی و سایر زباله‌ها به داخل برج که می‌تواند به صورت فیزیکی مسیرها را مسدود کند.
• نشانه‌های کلیدی برای تعویض: یک قطره‌گیر عمر نامحدود ندارد. به محض مشاهده علائم زیر، زمان تعویض آن فرا رسیده است:
  1. افزایش محسوس در مصرف آب جبرانی (Makeup Water): این اولین و مهم‌ترین زنگ خطر است.
  2. مشاهده مه غلیظ یا قطرات آب در خروجی فن: در شرایط عادی، هوای خروجی باید شفاف باشد.
  3. ایجاد لکه‌های سفید رسوب روی بدنه برج: این نشانه قطعی فرار قطرات شیمیایی است.

  4. شکنندگی و تغییر شکل فیزیکی: با گذشت زمان، تابش UV خورشید باعث تخریب ساختار مولکولی PVC شده و آن را شکننده می‌کند. همچنین دمای بالای آب می‌تواند باعث تاب برداشتن (Warping) و تغییر شکل پروفیل‌ها شود. در این حالت، قطعه دیگر کارایی لازم را ندارد و باید تعویض گردد.

انتخاب هوشمندانه برای کاهش هزینه‌ها

در نهایت، دستیابی به تمام مزایای ذکر شده، از کاهش مصرف آب و انرژی گرفته تا افزایش طول عمر کل تجهیزات، در گرو انتخاب یک قطره گیر استاندارد و با کیفیت است. یک محصول مهندسی‌شده تفاوت میان عملکرد بهینه و تحمیل هزینه‌های پنهان را رقم می‌زند. شرکت /https://rahabsazeh.com با تکیه بر دانش فنی روز، ارائه‌دهنده نسل جدید قطره‌گیرهای برج خنک کننده است که برای حداکثر راندمان و طول عمر طراحی شده‌اند. برای دریافت مشاوره تخصصی و انتخاب محصولی متناسب با نیازهای سیستم شما، می‌توانید با کارشناسان ما در تماس باشید.
